本文讨论的是SEW  MDX60A0150-503-4-00变频器 的检修过程和故障分析。供大家参考。
上海津信变频器技术服务中心最近收到MDX60A0150-503-4-00变频器，客户反映是该变频器运行显示接地故障。


检查过程：
将该变频器拆开，检查变频器的整流?？?、逆变?？椋馐远芴匦院谩＝淦灯魉偷纾允菊?开机输出电压平衡，带上小功率电机，显示接地故障。注意：该电机一直就在实验室测试，所以电机肯定是好的。判断该变频器电流检测损坏。

故障原因分析：

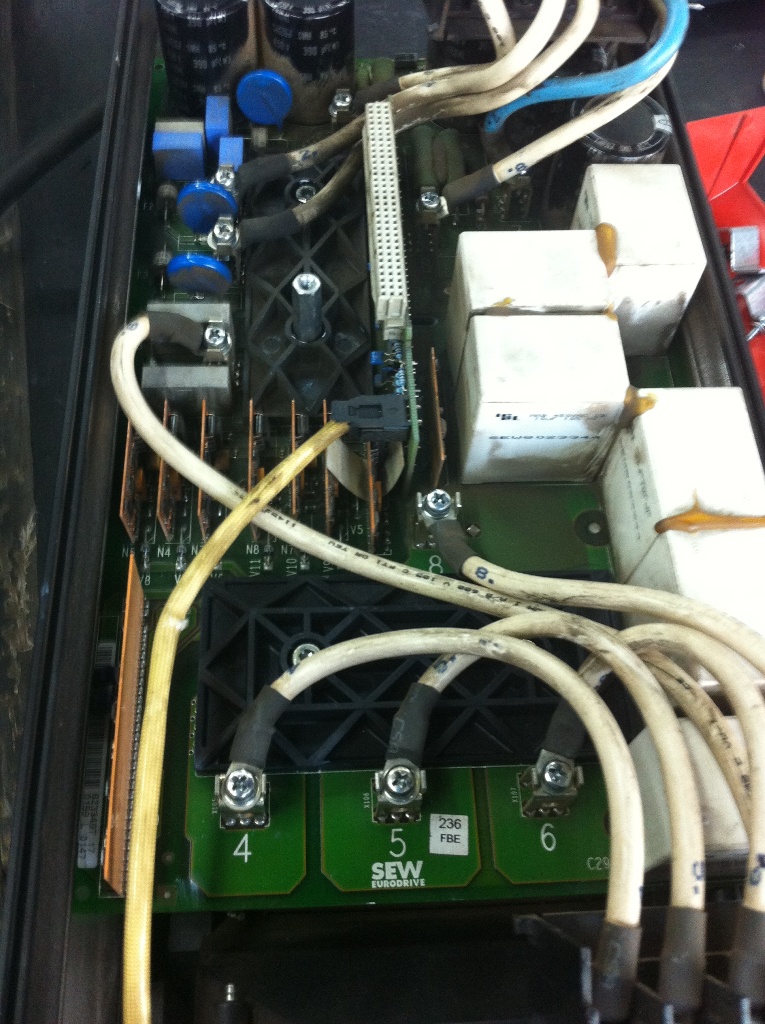

将变频器拆开后发现，该变频器整流?？楹湍姹淠？槭欠挚?，分别安装在变频器的不同位置，开关电源和驱动在一块板卡上。查找电流检测线路，发现电流检测采样在逆变?？槟诓俊２裳蠼氲缌骷觳獍褰写?，然后进入控制卡。
     由于变频器使用的场合比较特殊，并且该机器配备同步控制功能，客户对于该机器保养很好，机器内部比较干净。因此该机器发生故障肯定是由于器件本身损坏导致。

维修过程：
该变频器整体全部拆卸，检查内部?？榈牟裳缱枇己?，测试电流检测线路，发现电流检测线路损坏。修复电流检测线路，将变频器全部安装好。测试二极管特性正常。给变频器送电，开机、输出电压平衡，带负载到额定电流，变频器发热也正常，该变频器修复。

经验总结：
上海津信变频器维修服务中心根据多年来对SEW变频器检修经验，得出结论：此故障是由于变频器变频器本身器件老化原因导致。
